超声波焊接机操作要领

发布日期:2017-08-22 作者:黄河超声波 点击:

  郑州黄河超声波设备有限公司是一家专业从事大功率超声波机械设备开发、生产、销售、服务为一体的综合性企业。下面来介绍下超声波焊接机操作要领如下:


  超声波焊接机机器工作原理:


  将220V/50HZ的电源供电,转变为20KHz或15KHz的高压电能,利用换能器转换成机械能,机械振动经二级杆放大经焊头传递至被加工物,利用空气压力,产生工件接触面加压摩擦熔接的效果。


  超声波焊接机安装程序:


  A:将机架上的三根电缆分别接入底座和发生器的插座上,并拧紧。


  B:安装好换能器系统,并拧紧固定螺丝。


  C:调整机架高度并拧紧机体固定把手。


  D:观察底座上急停开关是否复位,如未,请复位。


  E:连接好气源及电源,并接好地线。


  F:将焊头与二级杆之间的接触面擦拭干净,在两个端面上涂抹少量硅油或黄油,将螺杆拧入焊头一边拧紧,然后将焊头与二级杆这宰用螺杆连接,并用板手锁紧。


  G:操作前,请务必做超声检测,以确定发生器频率与换能器系统机械谐振频率一致。尤其是更换焊头或改变输出振幅之后,不可疏忽。


  超声波检测:

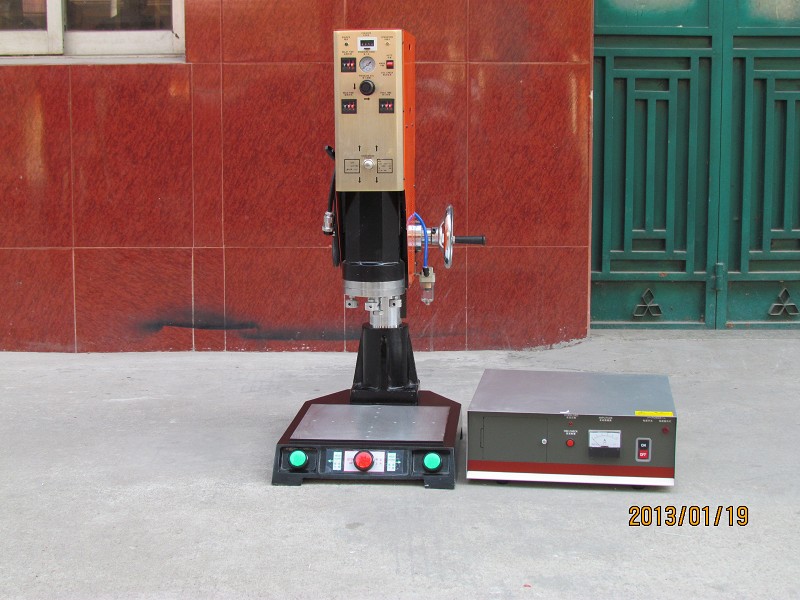

超声波焊接机


  为了达到最佳的使用效果并维护本机的性能,调整发生器与换能器系统的谐振,非常重要。


  A:调谐前,确保焊头与二级杆之间必需锁紧。调谐时,焊头不要接触其它物品。


  B:打开电源开关,此时电源指示灯亮。


  C:按下超声波测试开关,并注视负载表,(如电流表指针超30%或超过2A,则按下超声测试开关的时间要非常短),调整调谐电感,左右旋转直到负载电表批示在最小位置,通常在5%-15%或300MA-900MA之间。


  D:因本机设有卡位,所以调谐电感的调整范围只有360度,如焊头的频率同20KHZ或15KHZ相差较远时,需打开机盖,拆开固定位进行调整。


  超声波焊接机注意事项:


  (1):调整调谐电感时,负载表电流大小变化,并非表示功率输出大小,只表示发生器与换能器能器系统谐振程度,(电流越小,谐振越


  好)。如需要较大振幅输出,可改变二级杆的品种。(15KHz机还可调整振幅调节开关,但不可在有超声波时调整振幅调节开关,以防


  高压电击。)


  (2):负载表空载时,表示谐振程度;带负载时,表示输出能量。


  (3):调谐时,如过载指示灯亮,应立即松开测试开关,过5秒钟之后,调整调谐电感,再做超声波检测。


  (4):正确的调谐非常重要,如果无法达到正常情况,请参照故障检测表,不可勉强使用,以免损坏机器。
