超声波焊接机接头设计

发布日期:2018-08-31 作者:黄河超声波 点击:

  超声波焊接机接头设计


  1.焊点设计超声波焊接时,要求焊点强度必须达到一定的要求,需要设计出一种合理的焊点结构,同时还要保持外形尽可能美观。焊点分布如图10所示,对焊点与板材边缘的距离没有限制,可以沿边缘布置焊点,焊点之间的距离可以任意选定,可以重叠和重复焊接(修补),每行之间的距离也可以根据需要任选,不存在电阻点焊时的分流问题。

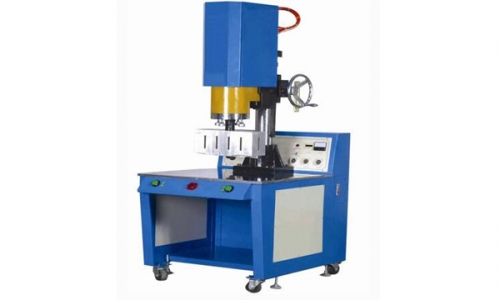

超声波焊机接头设计

  2.焊接界面设计为了在焊接过程中使能量集中,缩短焊接时间,提高焊接质量,焊接界面的设计非常重要,主要有以下几种形式。


  (1)台阶式界面为了提高焊接力,可设计成图12所示的台阶式焊接界面(W为板宽),三角形凸缘可以使凸缘材料熔化之后流入预留的孔隙,能产生较大的切应力及拉力强度,这种设计还可以避免外表面上产生的焊接痕迹。


  (2)凹凸插接式界面,待焊材料设计成带有三角形凸缘的凹凸形式,两焊件之间应留有间隙,凸形焊件壁应有一定的斜度,以便塑料件容易拼合,同时让熔融的材料有流动的空间,不致溢出外面。在超声波焊的接头设计中应注意控制焊件的谐振问题。当上声极向焊件引入超声振动时,如果焊件沿振动方向的自振频率与引入的超声振动频率相等或相近,就有可能引起焊件的谐振,其结果往往造成已焊焊点的脱落,严重时可导致焊件的疲劳断裂。解决上述问题的简单方法就是改变焊件与声学系统振动方向的相对位置,或者改变焊件的自振频率。
