超声波塑料焊接机的焊接原理

发布日期:2018-11-05 作者:黄河超声波 点击:

  超声波焊接机的焊接原理是:机器将电能通过超声换能器转变成为超声能(即频率超出人耳听觉阈的高频机械振动能),该能量通过焊头传导到塑料工件上,以每秒上万次的超声频率及一定的振幅使塑料工件的接合面剧烈磨擦后熔化。振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。一般焊接时间小于1秒钟,所得到的焊接强度可与本体相媲美。

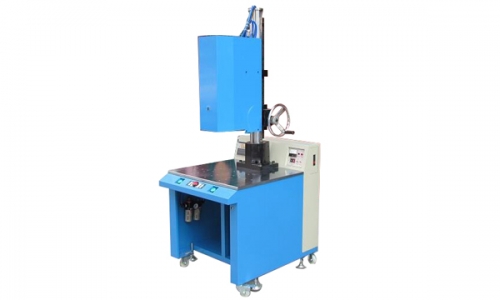

超声波塑料焊接机的焊接原理

  1、超声波在塑料加工中的应用原理:


  塑料加工中所用的超声波,现有的几种工作频率有15KHZ,18KHZ,20KHZ,40KHZ。其原理是利用纵波的波峰位传递振幅到塑料件的缝隙,在加压的情况下,使两个塑料件或其它件与塑料件接触部位的分子相互撞击产生融化,使接触位塑料熔合,达到加工目的。


  2、超声波焊机的组成部分和原理


  超声波焊接机主要由如下几个部分组成:发生器、气动部分、程序控制部分,换能器部分。


  发生器主要作用是将工频50HZ的电源利用电子线路转化成高频(例如20KHZ)的高压电波。


  气动部分主要作用是在加工过程中完成加压、保压等压力工作需要。


  程序控制部分控制整部机器的工作流程,做到一致的加工效果。


  换能器部分是将发生器产生的高压电波转换成机械振动,经过传递、放大、达到加工表面。


  3、超声波焊接机的参数及调节方法:


  一般的超声波焊接机上有如下的参数是可以调节的:


  A:超声波发生器上的调谐旋钮:这是超声波焊机关键的一个调节旋钮。其调节目的是使超声波发生器所发出的高压电信号频率同换能器部分的机械谐振频率一致。方法是轻触测试开关、左右设防该旋钮,使负载指示的电流为小,即可完成调谐步骤。


  B:振幅档:此旋钮有些机种上没有这个旋钮,其功能是通过调节发生器的输出电压,达到高速输出振幅的目的


  C:气动部分:包括调速器、气压调节旋钮。调速器用于调节气缸的上、下
