超声波塑料焊机主要是有哪些系统组成的呢（二）

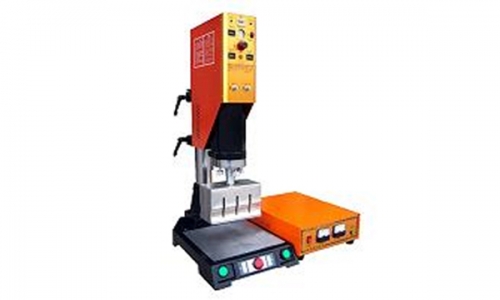

　　超声波塑料焊机由气动传动系统、控制系统、超声波发生器、换能器、刀头和机械装置等组成。上次小编介绍了气动驱动系统和控制系统，这次小编要介绍的是超声波发生器和它的声学系统。

　　超声波塑料焊机中使用的声学系统

　　（1）传感器

　　超声波塑料焊机的声学系统由三部分组成：1驱动部分2固定部分3工作部分。在上述三个部分中，驱动器是核心，一般采用螺栓夹紧式纵向振动传感器、纵向振动波长为四分之一的半波垂直振荡器、纵向振动波长为一半的半波装置和连接的半波装置组成全波长塑料焊接传感器，四分之一波长垂直振荡器与四分之一波形器件连接在一起，由一个半波长换能器组成。

　　（2）工具头

　　对于不同的焊接对象，需要不同的工具头，无论是近场焊接还是透射焊接，只有半波长工具头才能实现焊接端面的振幅。工具头，有振幅放大和无振幅放大两种，塑料焊机有声学系统工具头，材料通常是铝合金，其端部镀有硬质合金，大功率也是有用的钛合金材料，该材料的疲劳强度是铝合金的两倍以上。

　　超声波发生器

　　（1）对于大功率河南超声波焊接机超声波塑料焊机，发电机信号采用锁相频率自动跟踪电路，使发电机的输出频率与换能器的谐振频率基本一致。

　　（2）功率在500W以上的超声波塑料焊机用发电机采用自激功率振荡器，具有一定的频率跟踪能力。
